A49Y-Pw5410V型高压冲量安全装置
所属类别:安全阀
产品名称:A49Y-Pw5410V型高压冲量安全装置
产品标签:DN125主安全阀,上海高压冲量安全装置,锅炉蒸汽脉冲安全阀,电厂锅炉主安全阀
咨询热线:021-59795176
更新时间:2021-10-14 10:40:12
产品概述

冲量安全装置说明

上海禹轩冲量安全装置用在电站锅炉或受压容器上,防止介质压力超过允许值,以保证锅炉或受压容器的安全。

特点

冲量安全装置为脉冲安全阀、主安全阀配套使用,具有排放能力大,调整方便,机械与电器双保护,安装维护方便等特点。

工作原理

当介质压力低于整定压力时,脉冲安全阀在弹簧力(或重锤)的作用下密封,上海禹轩主安全阀在介质压力作用下密封,当介质压力超过整定压力时,脉 冲安全阀开启,蒸汽进入主安全阀活塞室,使主安全阀开启,对夕陶汽当压力降到回座值时,脉冲安全阀关闭,切断进入主安全阀活塞室的蒸汽, 主安全阀在弹簧和介质作用力下自行关闭。

结构简述

1、冲量安全装置如图所示,主要由脉冲安全阀、主安全阀、截止阀、节流阀等所组成。

2、脉冲安全阀为弹簧式或重锤杠杆式,通过调节弹簧压缩量或调整重锤在杠杆上的位置来调节安全装置的开启压力。脉冲安全阀还分别带有 用来开启或关闭用的电磁铁,机械和电器动作互不干扰。

3、上海禹轩主安全阀结构如图所示,排气端为法兰连接形式,它主要由阀体、缓冲阀、活塞室、阀瓣等零件组成。阀门采用压力自紧式密封结构,介 质压力越高,密封性能越好,缓冲阀在主安全阀动作过程中起缓冲作用,避免密封面或阀瓣损坏。

4、脉冲安全阀上部带有开启和关闭电磁铁,关闭用电磁铁平时可以不通电,但当阀门密封面泄漏时,可长期通电使阀门密封,或当机械调整 回座压力过低时,接通电源促使阀瓣回座,以获得较高的回座压力。

安装说明

1、主安全阀应与冲量安全阀配套安装使用。上海禹轩冲量安全阀引出管与主安全阀的入口管之间应保持一段较长的距离,电接点压力表和主安全阀入 口管之间的距离不得小于5倍主安全阀入口径,以免主安全阀动作时,因排气影响电接点压力表和冲量安全阀工作稳定性。

2、冲量安全阀安装前,必须将管路冲洗干净。

3、主安全阀与冲量安全阀必须垂直安装,主安全阀在安装焊接后,要进行局部热处理。

4、主安全阀应坚固在构架上,该构架应能承受主安全阀排气时产生的反作用力,上海禹轩主安全阀的排气管应有专门的吊架,避免排气管的重量与其 它作用力作用在主安全阀上及主安全阀与排气管之间的连接法兰上,在排气管的最低点,应考虑疏水,以免主安全阀排气时产生水击。主安全阀活 塞室上部的三圏填料必须压紧,要压缩到填料压盖下平面与活塞上平面接触为止,然后用细铁丝固定好压紧螺栓,以免泄漏而造成主阀拒跳。

5、冲量安全阀与电磁铁一起装在一个专门的支架上,阀门上杠杆与电磁铁连接要灵活,不得有卡涩现象。冲量阀应装在便于维修和调试,灰 尘少、空气干燥、无振动的地方,其环境□芭不应高于70°C,相对湿度不应超过80%0

6、为了保证弹簧式冲量安全阀动作自如,冲量安全阀回座杠杆头部的圆弧部分与冲量安全阀阀杆端部的距离应调到:冲量安全阀实际行程+1 mm(用护罩顶部M10紧固螺钉调节)。

A49Y-Pw5410V-DN125主安全阀用途
A49Y-Pw5410V高压冲量安全装置供蒸汽工作压力为P= 9.81MPa; t≤540°C的电站锅炉上使用,防止锅炉内介质压力超过允许值,以保证锅炉安全运行。主安全阀A49Y-PW5410V DN125应与冲量安全阀A49Y-Pw5410V DN20配套安装使用。

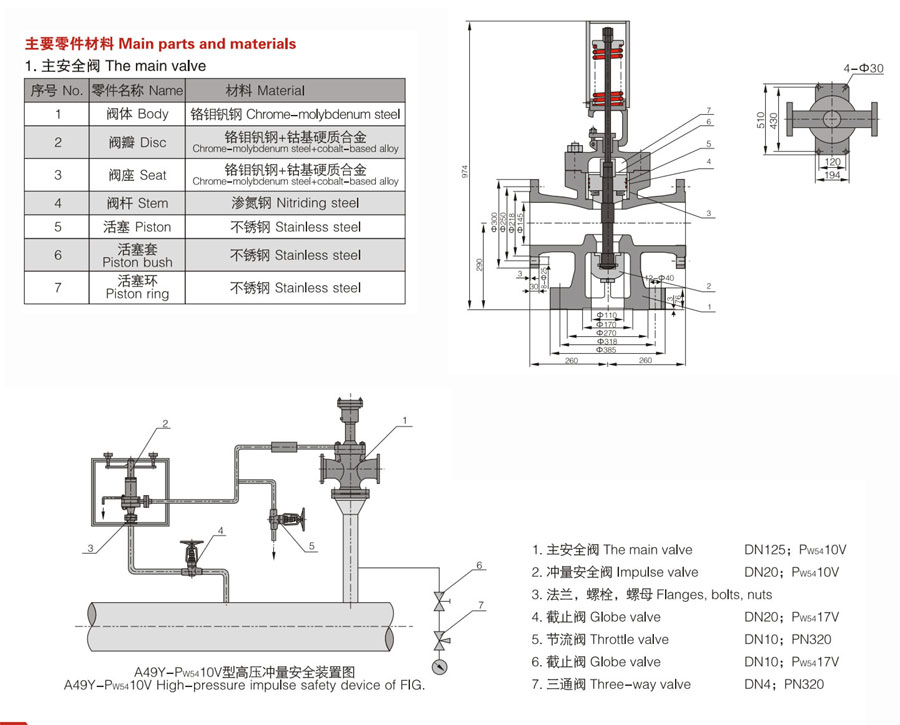

A49Y-Pw5410V-DN125主安全阀结构图

A49Y-Pw5410V型高压冲量安全装置(图1)
