壳体强度

Ps(MPa)

3.0

7.5

37.5

整定压力

Pk(MPa)

0.1-2

1.6-5

10-25

密封压力

Pm(MPa)

90% Pk

回座压力

Ph(MPa)

>90% Pk

排放压力

Pp(MPa)

≤1.1 Pk

开启高度

H(mm)

>20d0

适用温度

C

≤300℃

P、R

≤200℃

适用介质

C

气体、液体

P、R

硝酸、醋酸类、气体，液体

D

10

L

50

E

13

M

55

F

16

N

60

G

20.5

p

72

H

26

Q

96

J

33

R

115

K

40

T

148

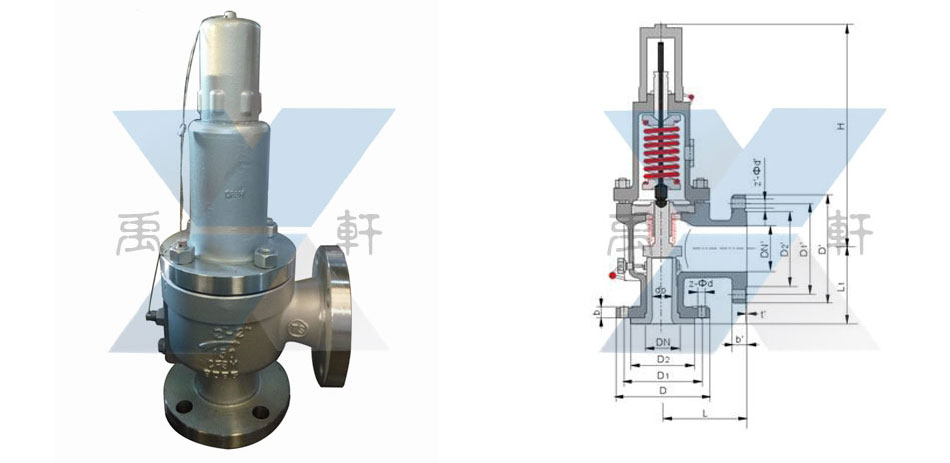

DN

尺寸(mm)

do

D

D1

D2

b

t

Z- d

DN'

D'

D1'

D2'

t'

b'

Z- d'

L

L1

H

1/2"-1/2"

D

89

60.5

35

12

5

4-15

15

89

60.5

35

1.6

12

4-15

90

90

260

3/4"-1"

D

98

70

43

14

5

4-15

25

108

79.5

51

1.6

15

4-15

96

92

280

1"-1"

D

108

79.5

51

15

5

4-15

25

108

79.5

51

1.6

15

4-15

100

100

290

1"-2"

E

108

79.5

51

15

5

4-15

50

152

120.5

92

1.6

18

4-19

115

105

290

11/2"-11/2"

G

127

98.5

73

18

5

4-15

40

127

98.5

73

1.6

18

4-15

121

124

330

11/2"-2"

G

127

98.5

73

18

5

4-15

50

152

120.5

92

1.6

18

4-19

121

124

330

2"-3"

J

152

120.5

92

18

5

4-19

80

190

152.5

127

1.6

22

4-19

124

130

350

WA41C300   WA41C300P   WA41C300R

DN

尺寸 (mm)

do

D

D1

D2

b

t

Z- d

DN'

D'

D1'

D2'

t'

b'

Z- d'

L

L1

H

1/2"-1/2"

D

95

66.5

35

15

6

4-15

15

89

60.5

35

1.6

12

4-15

90

90

320

3/4"-1"

D

117

82.5

43

16

10

4-19

25

108

79.5

51

1.6

15

4-15

96

92

330

1"-1"

D

124

89

51

18

6

4-19

25

108

79.5

51

1.6

15

4-15

100

100

350

1"-2"

E

124

89

51

18

6

4-19

50

152

120.5

92

1.6

18

4-19

115

105

350

11/2"-11/2"

G

156

114.5

73

20

9

4-22

40

127

98.5

73

1.6

18

4-15

121

124

370

11/"-2"

G

156

114.5

73

20

9

4-22

50

152

120.5

92

1.6

18

4-19

121

124

370

2"-3"

J

165

127

92

22

8

8-19

80

190

152.5

127

1.6

22

4-19

124

130

390

注：出口法兰为150Lb。

WA41C1500

DN

尺寸 (mm)

do

D

D1

D2

b

t

Z- d'

DN'

D'

D1'

D2'

t'

b'

Z- d'

L

L1

H

1"-1"

D

150

101.6

51

29

10

4-26

25

124

89

51

1.6

1.8

4-19

125

125

360

注：出口法兰为300Lb。
