A48C磅级弹簧全启式安全阀适用于工作温度“C型”≤425℃；“I型”≤500℃；“V型”≤500℃；的蒸汽等介质设备或管路上，作为超压保护装置。连接法兰标准按JB/T……94系列1、系列2。
A48C磅级弹簧全启式安全阀主要性能规范
公称压力 | PN | 150 | 300 | 600 |
壳体强度 | Ps(MPa) | 3.0 | 7.5 | 15 |
整定压力 | Pk(MPa) | 0.1*2 | 1.6-5 | 3.2*10 |
密封压力 | Pm(MPa) | 90% Pk | ||
回座压力 | Ph(MPa) | ≤90%Pk | ||
排放压力 | Pp(MPa) | ≤1.03 Pk | ||
幵启高度 | H(mm) | ≤'1 dO | ||
适用温度 | ≤350℃ | |||
适用介质 | 蒸汽 | |||
A48C磅级弹簧全启式安全阀主喉部直径代号
代号 | 直径 | 代号 | 直径 |
D | 10 | L | 50 |
E | 13 | M | 55 |
F | 16 | N | 60 |
G | 20.5 | P | 72 |
H | 26 | Q | 96 |
J | 33 | R | 115 |
K | 40 | T | 148 |

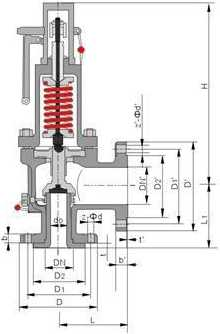

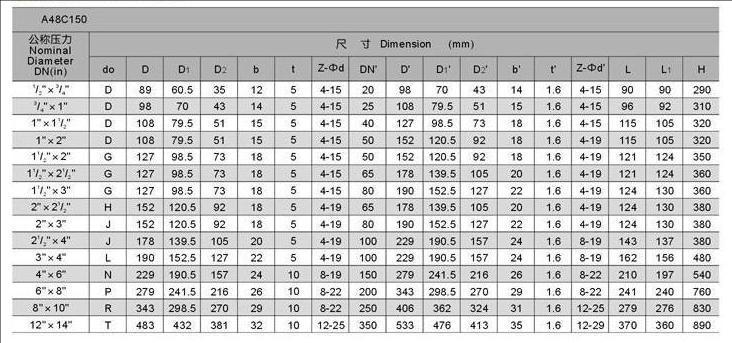

A48C磅级弹簧全启式安全阀连接尺寸
