A48Y-16/25/40C型带扳手弹簧全启式安全阀用途
A48Y型PN25带扳手弹簧安全阀,PN40蒸汽锅炉安全阀,DN80空气弹簧式安全阀适用于工作温度≤350℃的蒸汽、空气等介质的设备和管路上,作为超压保护装置。

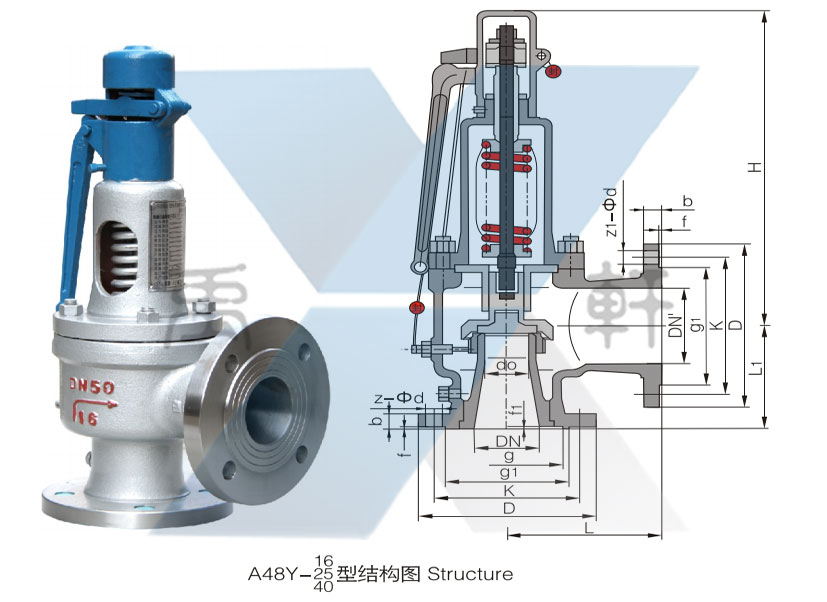

A48Y-16/25/40C型带扳手弹簧全启式安全阀主要连接尺寸
公称通径 DN(mm) | do | DN' | L | Li | ~H |
20 | 15 | 25 | 100 | 85 | 306 |
25 | 16 | 32 | 110 | 95 | 309 |
32 | 20 | 40 | 115 | 100 | 310 |
40 | 25 | 50 | 120 | 110 | 321 |
50 | 32 | 65 | 135 | 120 | 338 |
65 | 40 | 80 | 160 | 135 | 423 |
80 | 50 | 170 | 135 | 435 | |
100 | 65 | 125 | 195 | 175 | 579 |
125 | 80 | 150 | 210 | 190 | 623 |
150 | 100 | 175 | 255 | 230 | 643 |
150 | 100 | 200 | 250 | 210 | 680 |
200 | 125 | 250 | 300 | 260 | 764 |
250 | 150 | 300 | 350 | 320 | |
300 | 220 | 400 | 380 | 350 | 1246 |
350 | 250 | 500 | 500 | 450 | 1490 |
400 | 280 | 500 | 500 | 450 | 1490 |
