一、概述

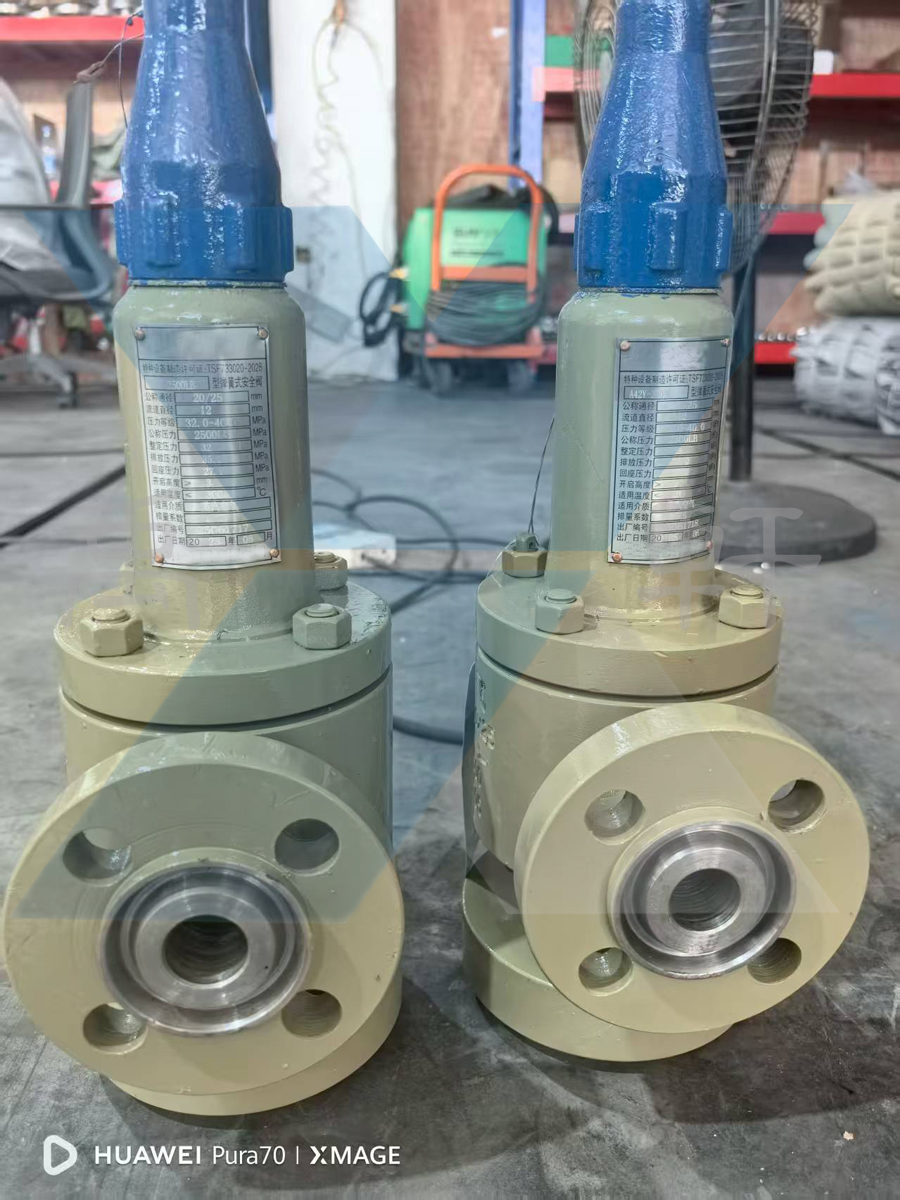

A42Y-2500LB-DN20 是一款弹簧全启式高压安全阀,其型号蕴含关键参数:“A42Y” 表明为弹簧封闭全启式结构,阀瓣采用硬密封(通常为硬质合金堆焊);“2500LB” 代表压力等级,对应约 41.4MPa(Class 2500)的公称压力,属于超高压范畴;“DN20” 则指公称通径为 20mm,适用于中小流量的高压系统。
该安全阀按 ASME B16.34、API 520 等国际标准设计制造,主体材质多选用A105和铬钼钢(如 WC6、WC9)或不锈钢(如 316),以耐受高温高压及腐蚀性介质。其核心功能是当系统压力超过设定值时,迅速开启泄放介质,防止设备或管道因超压发生爆炸等危险,是高压工况下的关键安全保障装置。
二、工作原理
A42Y-2500LB-DN20 高压安全阀的工作基于力平衡原理,主要分为三个阶段:
密封阶段:正常工况下,弹簧的预紧力将阀瓣紧压在阀座上,通过密封面的紧密贴合阻止介质泄漏,此时系统压力小于安全阀的整定压力。
起跳阶段:当系统压力升至整定压力时,介质对阀瓣的向上推力克服弹簧预紧力,阀瓣迅速抬起(全启式设计的开启高度不小于 1/4 通径),介质通过阀座与阀瓣间的环形通道高速泄放,实现降压。
回座阶段:随着介质泄放,系统压力降至回座压力(通常比整定压力低 4% - 7%),弹簧力重新主导,将阀瓣压回阀座,密封面再次闭合,安全阀恢复密封状态,避免介质过度浪费。
全启式结构的设计使该安全阀在开启后能达到最大泄放量,快速平衡系统压力,适用于高压系统对泄压速度的严苛要求。
三、应用领域
因具备超高压耐受能力(2500LB)和可靠的密封性能,A42Y-2500LB-DN20 安全阀主要应用于以下高压工况:
石油化工:高压反应釜、加氢装置、超高压管道系统,用于控制反应过程中的压力波动。
电力行业:超临界机组的高压蒸汽管道、锅炉过热器,保障蒸汽系统在高温高压下的安全运行。
煤化工:煤制烯烃、煤制气等工艺中的高压合成塔、压缩机出口管道,应对煤化工介质的高压与腐蚀性。
天然气输送:高压集输管道、压气站设备,防止因气流冲击或堵塞导致的超压风险。
冶金与能源:高压液压系统、大型空压机出口,保护设备免受瞬时高压冲击。
四、维护保养
为确保安全阀在高压工况下的可靠性,需定期进行科学维护:
日常检查:每周观察阀体有无泄漏痕迹(如介质残留、结霜),检查弹簧有无锈蚀、变形,阀杆运动是否灵活,避免因杂质卡涩导致失灵。
定期校验:每 6 - 12 个月(或按工艺要求)通过专用校验台进行整定压力和回座压力测试,确保偏差在允许范围内(通常 ±3% 整定压力)。校验时需缓慢升压,避免冲击载荷损坏密封面。
密封面维护:若发现泄漏,需拆卸阀瓣与阀座,用专用研磨工具修复密封面(硬质合金层),去除划痕、凹坑等缺陷,必要时更换密封件。
弹簧保养:长期使用后需检查弹簧弹力,若出现疲劳松弛应及时更换同规格弹簧,更换后需重新校验整定压力。
安装与存储:安装时确保流向正确(阀体箭头与介质流向一致),进口管道需设置截止阀(全开状态并加铅封);闲置时应清洁阀体内部,涂抹防锈油,避免潮湿环境导致部件锈蚀。
通过规范的维护保养,可显著延长安全阀的使用寿命,确保其在高压系统中持续发挥安全防护作用。
