ZCZG、ZCZH高温高压电磁阀
所属类别:电磁阀

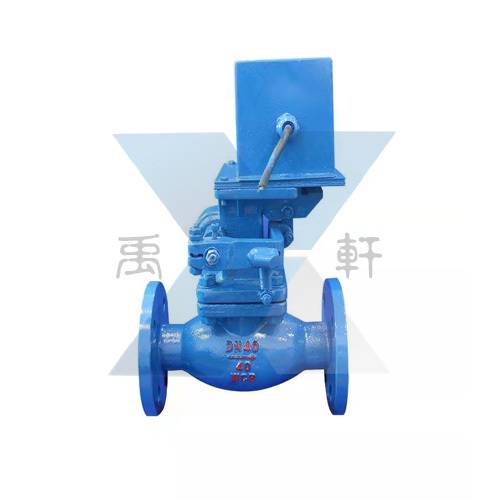

产品名称:ZCZG、ZCZH高温高压电磁阀
产品标签:DN25高温中压电磁阀,蒸汽高温中压电磁阀,铸钢法兰高温中压电磁阀
咨询热线:021-59795176
更新时间:2021-09-04 00:18:00
产品概述

ZCZG、ZCZH高温高压电磁阀产品概述:

ZCZG高温高压电磁阀主要是对管道中的介质进行双位自动调节和远程控制,高温高压电磁阀适用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中。本阀是先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。


ZCZG、ZCZH高温高压电磁阀产品特点:

1、耐高温:采用金属硬密封,提高了使用温度。介质流体温度可达425℃。

2、耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。

3、采用杠杆原理保证线圈和阀体彻底隔离。


ZCZG、ZCZH高温高压电磁阀工作原理:

    通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。


ZCZG、ZCZH高温高压电磁阀产品技术参数:

介质温度℃

ZCZG

≤250

ZCZH

≤400

公称压力
(MPa)

ZCZG

2.5

ZCZH

4.0

工作压差
(MPa)

ZCZG

0.1~2.5

ZCZH

0.1~4.0

公称通径
(mm)

10

15

20

25

32

40

60

65

80

100

功耗

0.15KVA

0.46KVA

0.15KVA

电源电压

AC220V其余规格可作特殊订货

额定流量系数
(KV)

按JB/T7352-94规定

泄漏量(m/min)

按JB/T7352-94·F规定

ZCZG、ZCZH高温高压电磁阀安装尺寸
DN
L
H
D
D1
D2
D3
b
f1
f
n-d
10
160
298
90
60
34
41
16
4
2
4-Ø14
15
160
298
95
65
39
45
16
4
2
4-Ø14
20
200
304
105
75
50
55
16
4
2
4-Ø14
25
200
304
115
85
57
65
16
4
2
4-Ø14
32
200
314
140
100
65
78
18
4
2
4-Ø18
40
260
460
150
110
75
85
18
4
3
4-Ø18
50
300
460
165
125
87
100
20
4
3
4-Ø18
65
290
433
185
145
109
120
22
4
3
8-Ø18
80
310
433
200
160
120
135
22
4
3
8-Ø18
100
350
461
235
190
149
160
24
4.5
3
8-Ø22
