D643H-16C法兰气动蝶阀
所属类别:蝶阀
产品名称:D643H-16C法兰气动蝶阀
产品标签:DN300气动法兰蝶阀,DN400气动硬密封蝶阀,三偏心气动蝶阀
咨询热线:021-59795176
更新时间:2021-10-05 22:14:48
产品概述

D643H-16C法兰气动蝶阀产品概述

法兰气动蝶阀由法兰式硬密封蝶阀与气动执行器组成,蝶阀阀体两端法兰与管道法兰进行连接,具有密封性能相对可靠的优点。法兰气动蝶阀按密封形式可分为弹性密封和金属密封,弹性密封材料有丁晴橡胶、氟橡胶,其中硬密封碟阀为多层次金属硬密封,具有弹性密封的优点,无论在低温情况下均具有优良的密封性能。相比对夹式蝶阀来说,法兰气动蝶阀的可耐压性较高,一般情况下压力高的工况中都采用法兰蝶阀

D643H-16C法兰气动蝶阀主要技术参数

公称通经DN(mm)  50~2000
  公称压力PN(MPa)  0.6  1.0  1.6  2.5
  密封试验(MPa)  0.66  1.1  1.76  2.75
  强度试验(MPa)  0.9  1.5  2.4  3.75
  适用温度  碳钢:-29℃~425℃不锈钢:-40℃~650℃
  适用介质  水、空气、天然气、油品及弱腐蚀性流体
  泄漏率  符合GB/T13927-92标准
  控制方式  开关型、调节型

法兰气动蝶阀主要零部件材料

零件名称  材料
  阀体  WCB、合金钢、不锈钢、QT450-10
  蝶板  WCB、合金钢、不锈钢、QT450-10
  阀轴  2Cr13不锈钢、合金钢
  密封圈  不锈钢圈
  填料  柔性石墨

法兰气动蝶阀采用标准

制造标准  JB/T 8527-97
  法兰标准  GB9113-2000
  结构长度标准  GB12221-89
  检验标准  GB/T 13927-92

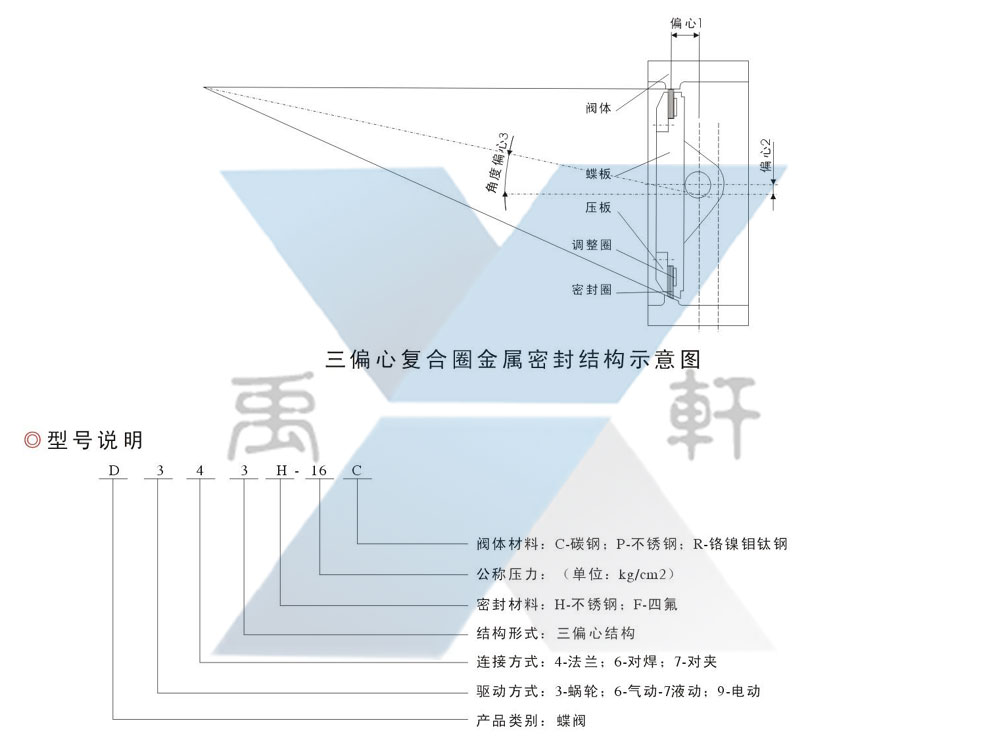

D643H-16C法兰气动蝶阀(图1)

D643H-16C法兰气动蝶阀结构连接尺寸表

D643H-16C法兰气动蝶阀(图2)
