D973H-10C电动对夹蝶阀
所属类别:蝶阀
产品名称:D973H-10C电动对夹蝶阀
产品标签: DN100电动对夹蝶阀, DN150电动对夹蝶阀, DN200电动对夹蝶阀
咨询热线:021-59795176
更新时间:2021-10-06 01:12:24
产品概述

D973H-10C电动对夹蝶阀产品概述

对夹电动蝶阀采用三维偏心结构,具有适用性强、扭矩力小、摩擦少、密封性能好等优点,主要由对夹硬密封蝶阀与电动执行器连接组成。电动蝶阀开启时,蝶板即刻分离阀座密封面,减少了与密封面相互之间的摩擦和干涉,大大提升了蝶阀的使用寿命。且硬密封电动蝶阀蝶板及阀座密封面均采用不锈钢材质制成,从而使蝶阀的防腐蚀性、耐温性、耐压性以及耐磨性得到了可靠的保证,属于高性能节能型电动蝶阀。

D973H-10C电动对夹蝶阀性能特点

  1.有电动对夹式蝶阀和电动法兰蝶阀,满足不同连接方式的管道中。

  2.密封性能可靠,使用寿命长,采用三维偏心结构,蝶阀启闭时与阀体之间存在很小的摩擦。

  3.采用不同阀体材质和密封圈,可适用不同温度、压力等级,耐腐蚀等各种介质;

  4.三偏心结构,具有越关越紧的密封功能,操作灵活,不受介质压力的高、低影响。

  5.电动硬密封蝶阀可调节蝶板密封圈向阀座靠近,恢复原有密封性能,大大提高了使用寿命。

D973H-10C电动对夹蝶阀主要技术参数

公称通经DN(mm)  50~2000
  公称压力PN(MPa)  0.6  1.0  1.6  2.5
  密封试验(MPa)  0.66  1.1  1.76  2.75
  强度试验(MPa)  0.9  1.5  2.4  3.75
  适用温度  碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
  适用介质  水、空气、天然气、油品及弱腐蚀性流体
  泄漏率  符合GB/T13927-92标准
  控制方式  普通开关型(开关两位控制)、智能调节(4~20mA模拟量信号控制)

D973H-10C电动对夹蝶阀主要零部件材料

零件名称  材料
  阀体  WCB、合金钢、不锈钢
  蝶板  WCB、合金钢、不锈钢
  阀轴  2Cr13不锈钢、合金钢
  密封圈  不锈钢圈
  填料  柔性石墨

D973H-10C电动对夹蝶阀采用标准

制造标准  JB/T 8527-97
  法兰标准  GB9113-2000
  结构长度标准  GB12221-89
  检验标准  GB/T 13927-92

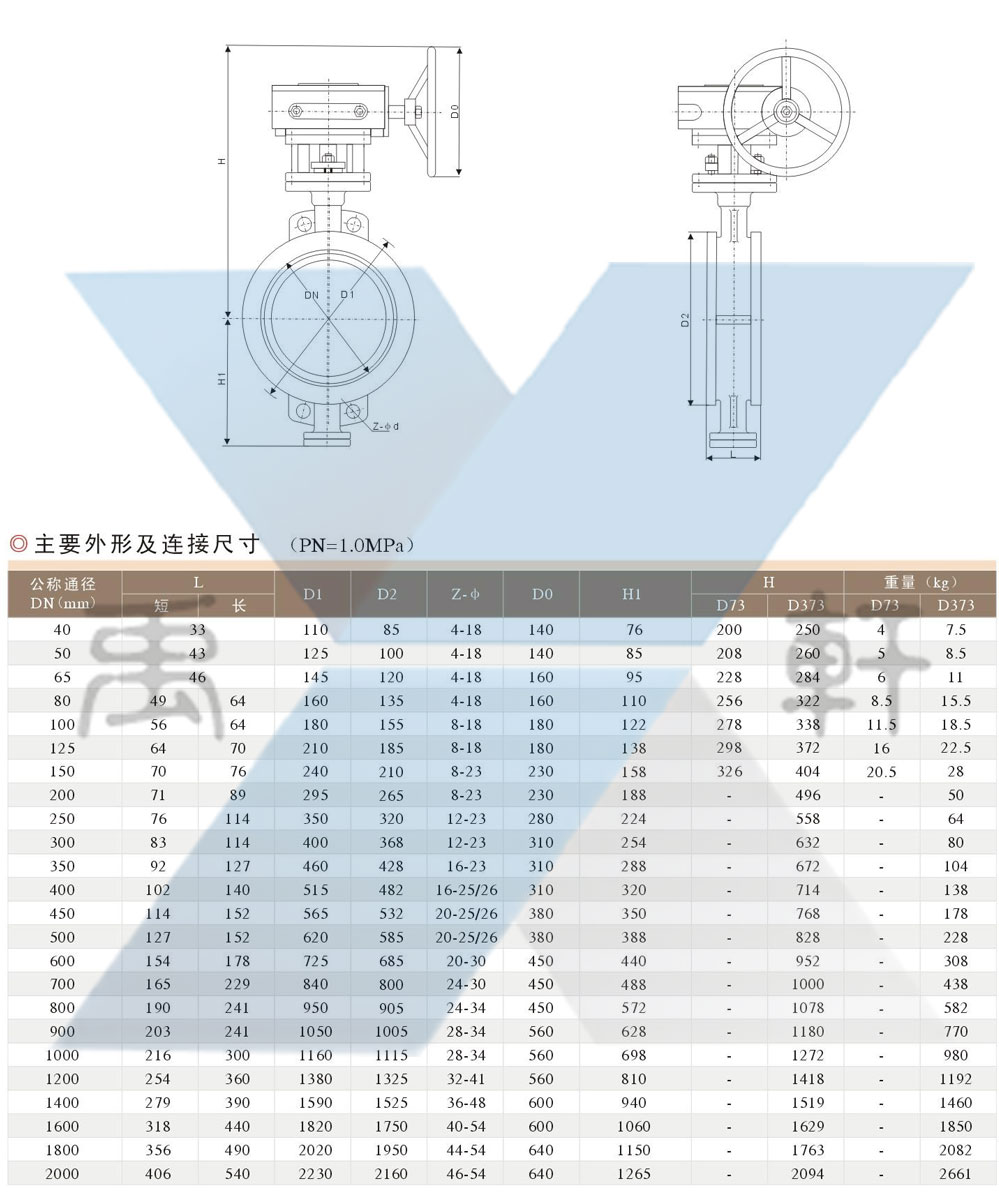

D973H-10C电动对夹蝶阀结构尺寸表

D973H-10C电动对夹蝶阀(图1)
