BA-00型伞齿轮
所属类别:阀门伞齿轮
产品名称:BA-00型伞齿轮
产品标签:F14法兰闸阀伞齿轮,国标截止阀伞齿轮,美标闸阀伞齿轮,美标截止阀手动装置
咨询热线:021-59795176
更新时间:2021-10-06 22:32:53
产品概述

      BA-00型伞齿轮产品参数
1.该装置是直接安装在闸阀和截止阀上的手动装置。
2.该装置采用弧齿锥齿轮和平面推力轴承,有运转平稳,扭矩大,噪音小,效率高的优点。
3.在所有的结合部,采用了密封胶全密封处理,达到了防水,防油渗漏的效果,防护等级为IP65。
4.手轮和阀杆罩可根据用户需求定制。上海禹轩结合各行各业阀门使用要求及环境,还生产单级电装伞齿轮,双级电装伞齿轮,双级伞齿轮,双头伞齿轮,三头伞齿轮,链轮伞齿轮,双级手轮驱动等产品。

       BA伞齿轮技术参数

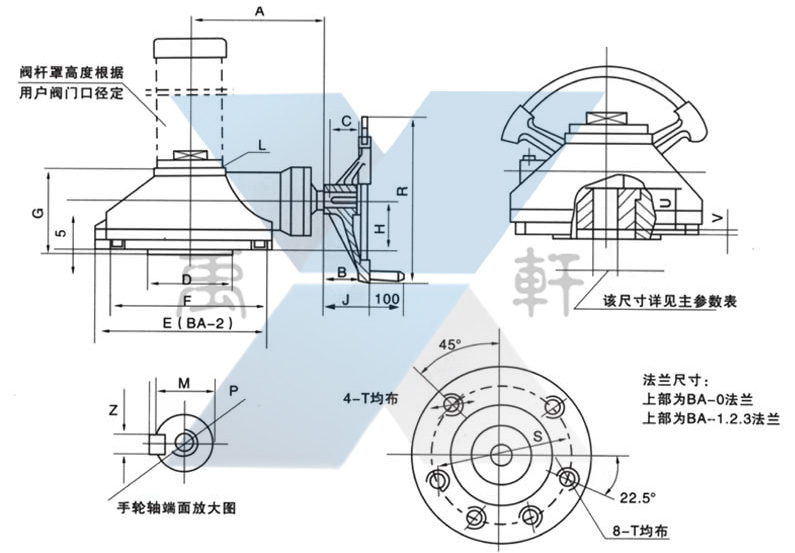

BA-00型伞齿轮(图1)

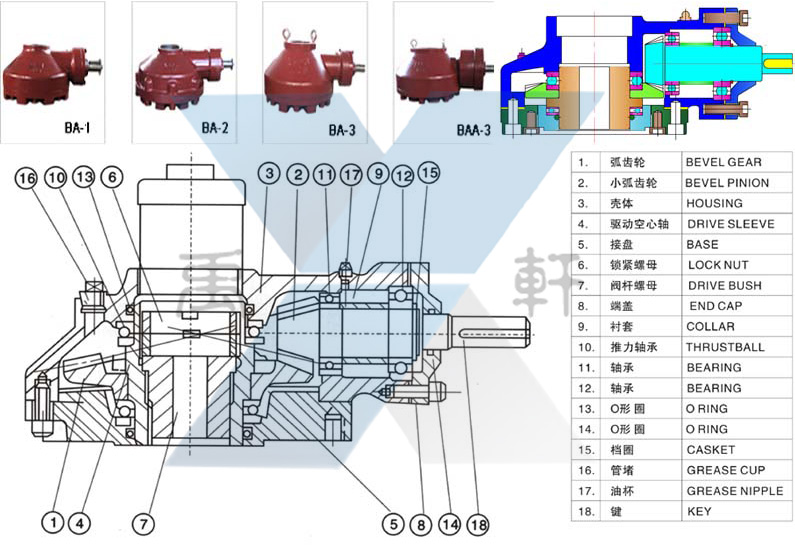

BA-00型伞齿轮(图2)

        BA-00型伞齿轮技术参数与连接尺寸

型号

BA-000

BA-00

BA-0

BA-1

BA-2

BA-3

BAA-3

技术参数

速比

2.35:1

3:1

3.6:1

4.5:1

5.2:1

6.3:1

23:1

最大转矩Nm

360

480

735

1470

2940

4000

6000

最大推力N

43000

64000

98000

196000

340000

490000

630000

最大阀杆直径mm

铜螺母

25

30

40

52

70

90

110

闸阀 DN

50

80-100

150-200

250-400

450-700

800-1000

1200

截止阀 DN

50

80

100-150

200-250

300-350

400-500

550-650

参数 KG

15

22

28

54

110

198

320

连接尺寸

法兰外圆(D)

160

180

210

280

340

410

415

连接孔中心



DO

125

145

1G5

245

300

340

35G


N-H-DP

4-M12-18

4-M16Z

4-M18-30

8-M14-30

8-M20-30

8-M24-45

8-M30-45

凸面 (Dlxh)

85x3

100x4

127x5

200x5

230x5

250x5

260x5

外型尺寸

B

150

150

170

233

306

370

395

H2

80

80

85

97

142

160

178

H3

125

125

155

175

210

280

290

L

40

75

92

107

107

118

118

K

155

180

210

285

390

410

510

手轮



PD

26

28

28

32

32

38

38


(b)key

8x7

8x7

8x7

10x8

10x8

10x8

10x8


L1

35

40

40

50

55

60

60


M

250

310

310

460

530

600

600
