安全阀安装位置及要求

发布时间:2023-05-27 20:27:35 来源:禹轩阀门 点击数:

1.安装位置

①垂直向上安装。

②安装位置,尽量靠近被保护的设备或管道。

③安装在易于检修和调节之处,周围有足够空间。

④压力容器的安全阀,安装在容器本体液面以上气相空间,也可以安装在连接点位于压力容器气相空间的管道上。

⑤对于盛装易燃、毒性、黏性介质的容器、设备,可在安全阀前装截止阀,但截止阀的流通面积,不得小于安全阀的最小流通面积,并加装铅封,保证截止阀处于全开、常开状态。

⑥安全阀要与截止阀反向安装,减少阀门自重力影响,避免出现应力疲劳和排放振动疲劳。

⑦对于可能被物料堵塞或腐蚀的安全阀,在其入口前设爆破片,并在安全阀与爆破片之间,加装检查阀,在其入口管道上采取反吹扫、伴热或保温等防堵措施。

⑧在管道上安装的安全阀,应设置在流体压力比较稳定且距波动源有一定距离的地方,不能安装在水平管道的死角处。

⑨对于液体介质的管道、换热器或压力容器等,当阀门关闭可能会出现热膨胀,造成压力憋高的问题时,设置的安全阀可水平安装,直接向下排出液体。

⑩对空紧急排放,管口要平整、不尖锐,没有毛刺,以防产生静电放电。

⑪安全阀安装点,不能使安全阀承受过大的背压值,应在规定允许范围内。

⑫安全阀的阀体,要支撑平稳。

⑬介质为极度和高度危害或易燃易爆介质的容器,安全阀的排出口应引至安全地点,并进行妥善处理。

两个以上的安全阀若共用一根排放管时,排放管的截面积应不小于所有安全阀出口截面积的总和,但氧气或可燃气体以及其他能相互产生化学反应的两种气体不能共用一根排放管。

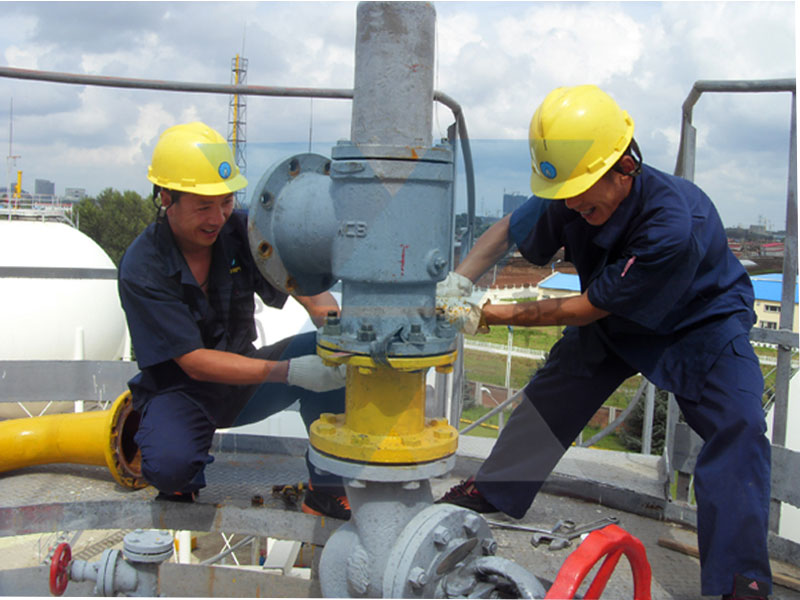

安全阀安装位置及要求(图1)

2.安装要求

①对于腐蚀性介质,安全阀要与爆破片组合安装。

②对于高毒性介质,要选用密封性良好的安全阀类型。

③对于高温介质安全阀,高温对弹簧影响较大,应避免选用弹簧式安全阀。

④对于重要安全阀,或者易受火灾影响的安全阀,要设置喷淋保护。

⑤对于球罐用安全阀,要安装双安全阀,且其中任何一个安全阀的泄压能力,都能满足球罐安全泄压要求。

⑥安全阀要设置静电跨线。

⑦为了防止安全阀反复启闭,产生颤振,损坏阀门,要减少安全阀入口管道的压力降,即加大入口管径、缩短入口管段。
