电动调节蝶阀概述：

电动调节蝶阀主要由智能调节型电动执行器及蝶阀组成，根据输入4-20mA的模拟量信号或1-5V、0-10V的电流信号，从而达到对阀门开度的大小进行控制，可适用于各种工业自动化管道的流量、压力、温度等调节。电动调节蝶阀常用的连接方式主要有法兰和对夹式，阀门的流通能力较大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用硬密封阀体。

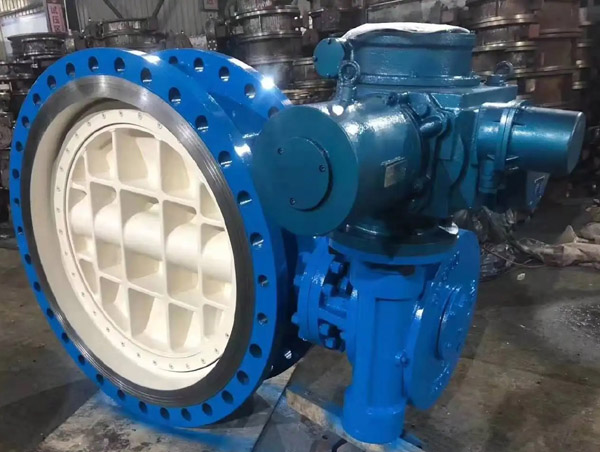

                                                                           电动法兰调节蝶阀结构图

电动调节蝶阀特点：

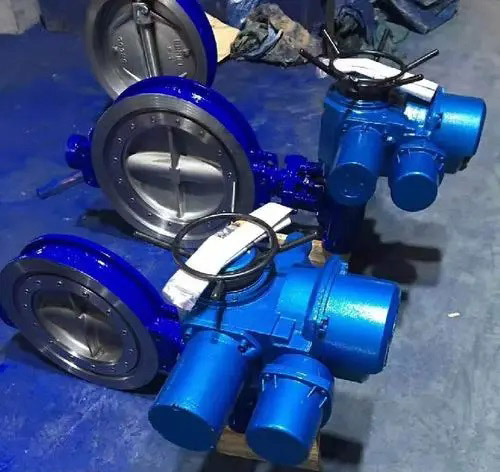

1、设计新颖、合理、结构独特，重量轻，启闭迅速。2、调节型电动蝶阀操力矩小，操作方便，省力灵巧。3、可采用不同密封座，满足低、中、高不同压力，以及不同介质温度或腐蚀性介质等。4、执行器配有保护装置有双重限位、过热保护、过载保护。5、智能数控，内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等设备输出的标准信号，实现对阀门开度的智能控制和精确定位。电动调节蝶阀标准规范：   设计标准【GB/T12238-1989 JB/T8692-1998】法兰连接尺寸【GB/T9115.1-2000】结构长度【h:GB/T12221-1989】压力试验【GB/T13927-1992;JB/T9092-1999】                                                                              电动对夹调节蝶阀结构图



电动调节蝶阀技术参数：

公称通径DN50～DN1200(mm)公称压力PN0.6、1.6、2.5、4.0MPa连接形式对夹式、法兰式操作方式电动控制密封形式金属硬密封，软密封电源电压AC220V、AC380V、DC24（其他定制）信号反馈有源信号、S无源信号手动功能可根据需要装配手动开阀、关阀功能适用温度-30℃～450℃动作时间15秒/30秒/60秒可调范围50:1应用场所蒸汽、水、气体、油品、环保除尘、化工行业等控制形式智能调节(4-20mA、1-5V、0-10V)
