上海禹阀不锈钢闸阀的结构原理介绍

发布时间:2021-07-10 11:10:16 来源:小编 点击数:

不锈钢闸阀的闸板沿着阀体流道中心线的垂直方向移动并且达到启闭目的的阀门称之为闸阀,主要作切断用,使用广泛。

闸阀按结构形式分类可分明杆闸阀和暗杆闸阀。且个可分为楔式闸板和平行式闸阀,其中平行式闸板的结构多数为刚性闸板,楔式含有弹性闸板,闸阀还可分为单闸板和双闸板。

闸阀在管道上作为全开或者全关切断用,一般不作为调节流量使用(如果用来调节流量,闸板和阀座密封面易冲蚀损坏而且噪声大)。壳体采用不同的材料可适用于不同温度,不同压力,不同性质的介质。适用范围广,但闸阀一般不宜用于输送泥浆等稠类介质。

优点:

流体阻力小,压力损失小。

阀门启闭所需力矩小

阀门内介质可双向流动。

结构简单,制造工艺性相对较好

密封性较截止阀好

缺点:

一般闸阀有两个密封面,加工制造较截止阀复杂

密封面间有相对摩擦,磨损较大,密封面磨损后维修不方便

阀门中腔结构尺寸大,致使结构长度长,外形尺寸大

阀门启闭时间长

能形成密闭阀腔,故需要时应设置防止中腔异常升压泄压结构

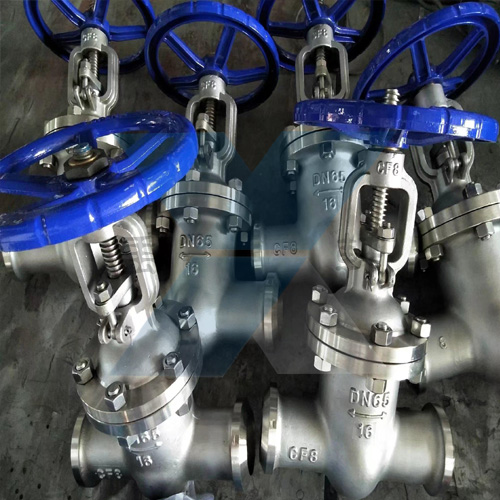

上海禹阀不锈钢闸阀的结构原理介绍(图1)

                    焊接式不锈钢闸阀实物图片

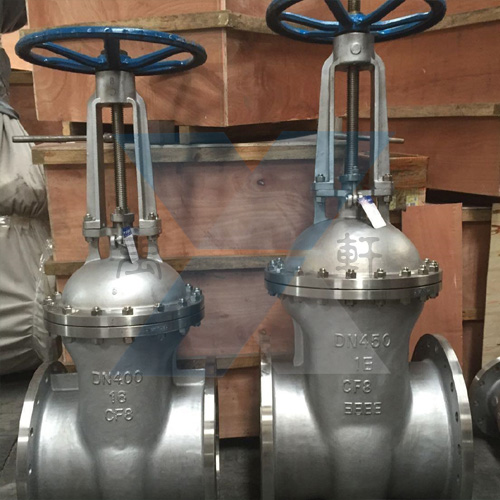

上海禹阀不锈钢闸阀的结构原理介绍(图2)

                  法兰式不锈钢闸阀实物图片
