YGA43H-25C-DN350高灵敏度大流量蒸汽减压阀
所属类别:减压阀
产品名称:YGA43H-25C-DN350高灵敏度大流量蒸汽减压阀
产品标签:DN400铸钢法兰活塞式蒸汽减压阀,高灵敏度大流量蒸汽减压阀,蒸汽减压阀工厂
咨询热线:021-59795176
更新时间:2021-09-08 10:30:26

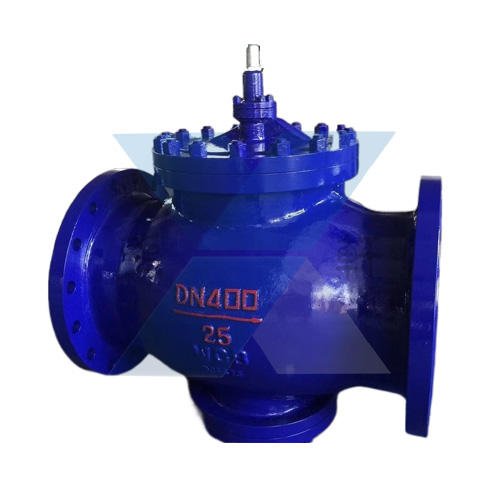

产品概述

YGA43H高灵敏度大流量蒸汽减压阀概述

YGa43H/Y型高灵敏度大流量蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构。改变了密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。YGa43H/Y型高灵敏度大流量蒸汽减压阀主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。

YGA43H高灵敏度大流量蒸汽减压阀适用范围

当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。

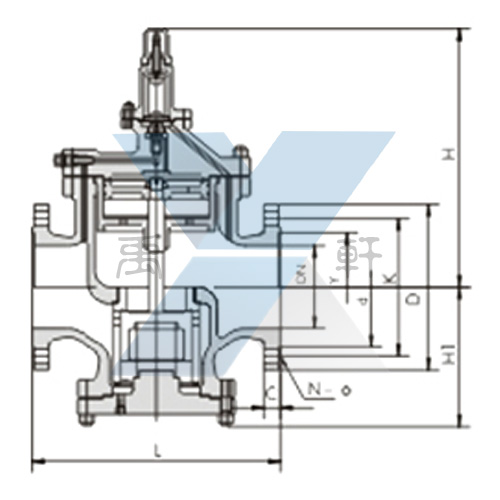

YGA43H高灵敏度大流量蒸汽减压阀结构示意图


YGA43H-16C-DN350高灵敏度大流量蒸汽减压阀(图1)YGA43H-16C-DN350高灵敏度大流量蒸汽减压阀(图2)

YGA43H高灵敏度大流量蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)1.62.54.06.410.016.0
壳体试验压力(Mpa)*2.43.756.09.615.024
密封试验压力(Mpa)1.62.54.06.410.016.0
最高进口压力(Mpa)1.62.54.06.410.016.0
出口压力范围(Mpa)0.04-1.00.05-1.60.08-2.50.2-3.50.5-3.50.5-4.5
压力特性偏差(Mpa)△P2PGB12246-1989
流量特性偏差(Mpa)P2GGB12246-1989
最小压差(Mpa)0.070.10.150.40.50.8
渗漏量GB12245-1989

*:壳体试验不包括膜片、顶盖

YGA43H高灵敏度大流量蒸汽减压阀主要零件材料

零件名称零件材料
阀体 阀盖 底盖WCB
阀座 阀瓣2Cr13
缸套 活塞铝铁青铜
膜片1Cr18Ni9
活塞环合金铸铁/对位聚苯
导阀座 导阀杆2Cr13
主阀弹簧50CrVA
导阀主弹簧50CrVA
调节弹簧60Si2Mn

流量系数(Cv)

DN506580100125150200250300350400500
Cv12.546.5916253664100140250

YGA43H高灵敏度大流量蒸汽减压阀外形尺寸(PN1.6-4.0) 单位:mm

公称通径DN外 形 尺 寸
LHHl
1.6/2.5MPa4.0MPa
1516018026585
2016018026585
2518020028095
3220022028095
40220240290105
50250270300130
65280300315145
80310330330170
100350380405200
125400450450225
150450500485265
200500550570290
250650640325
300800740360
350850810395
400900950430
5009501080500

YGA43H高灵敏度大流量蒸汽减压阀外形尺寸(PN6.4-16.0) 单位:mm

公称通径DN外 形 尺 寸
LHHl
6.4MPa10.0/16.0MPa
15180180280100
20180200280100
25200220300115
32220230300115
40240240315130
50270300340135
65300340355150
80330360370175
100380450205
125450510235
150500555275
200550640300
250650720335
300800830375
350850880410
4009001020445
500950
1080515

减压阀调压步骤

1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2、慢慢开启减压阀前的闸阀至全开;

3、顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4、螺母锁紧打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。
