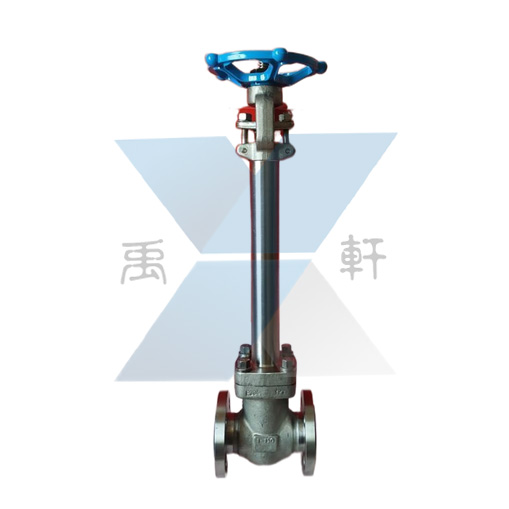

DJ41Y锻钢低温截止阀是种在低温介质在-40℃～-196℃温度之间使用的阀门，采用严格的制造工艺和专用测式设备，对所需零件的加工进行严格的质量控制。经低温处理，将粗加工的零件置于冷却介质中数小时（36～39小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。阀门的装配与普通阀门也不同，零件需经过严格的清洗，除去任何油污，以保证使用性能。

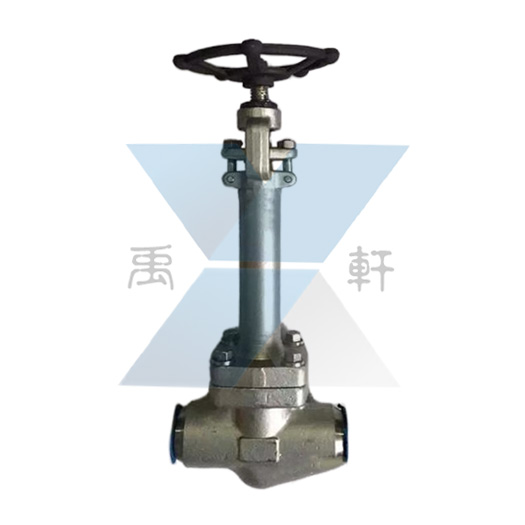

DJ41H锻钢低温截止阀产品特点：
1、中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接
2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4、阀盖填料结构合理，填料加缓蚀剂，密封可靠
DJ41H锻钢低温截止阀性能参数：
|
|
序号 | 零件名称 | AStoASTM | SStoASTM | ||
A350 LF2 | A350 LF3 | A182 F304 | A182 F316(L) | ||
1 | 阀体 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
2 | 阀瓣 | A276 410 | A276 304(L) | A276 304(L) | A276 316(L) |
3 | 阀盖 | A350 LF2 | A350 LF3 | A182 F304(L) | A182 F316(L) |
4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
5 | 螺栓螺母 | A193 B7 | A193 B7 | A193 B8 | A193 B8M |
6 | 阀杆 | A182 F6 | A182 F6 | A182 F304(L) | A182 F316(L) |
7 | 填料 | 柔性石墨 | PTFE | ||
8 | 填料压套 | A276 420 | A182 F304 | ||
9 | 销钉 | A276 420 | A182 F304 | ||
10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压板 | WCB | A351 CF8 | ||
12 | 螺母 | A194 2H | A19 44 | A194 8 | A194 8M |
13 | 阀杆螺母 | A276 410 | |||
14 | 手轮 | A197 | |||
15 | 铭牌 | ||||
16 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
17 | 适用温度 | ≥-40℃ | ≥-101℃ | ≥-196℃ | |
DJ41H锻钢低温截止阀连接尺寸：
公称通径 | 主要外形尺寸和连接尺寸 | H | ||||||||
L | D | D1 | D2 | Z-d | D0 | -46℃ | -101℃ | -196℃ | ||
DJ41Y-16C DJ41Y-16P DJ41Y-16R DJ641Y-16C DJ641Y-16P DJ641Y-16R DJ9B41Y-16C DJ9B41Y-16P DJ9B41Y-16R | ||||||||||
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 240 | 460 | 480 | 520 |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 280 | 475 | 505 | 525 |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 280 | 520 | 550 | 590 |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 320 | 545 | 575 | 615 |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 360 | 590 | 620 | 660 |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 | 650 | 650 | 730 |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 400 | 850 | 850 | 930 |
250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 450 | 956 | 986 | 1036 |
300 | 850 | 460 | 410 | 375 | 30 | 12-25 | 500 | 1095 | 1125 | 1175 |
