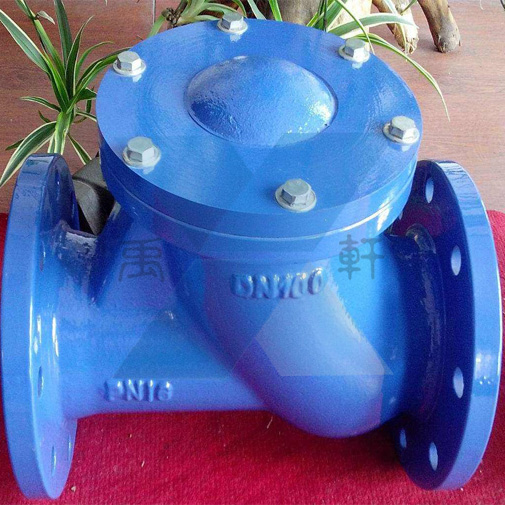

HQ41X球形止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。HQ41X球形止回阀的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
HQ41X球形止回阀适用范围：
HQ41X球形止回阀PN10-PN40球形止回阀，适用于压力1.0-4MPa/1.0-5.0MPa，工作温度-29~+80℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，适用介质为水、油品介质等。是控制管道内介质单向流向的阀门，用来防止管路中的介质倒流。属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。

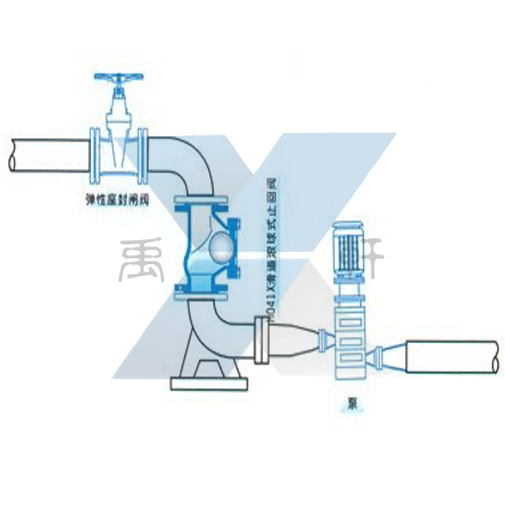

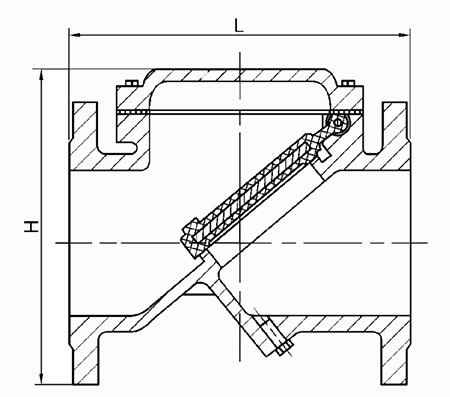

结构简图 指导安装图
 |  |
HQ41X球形止回阀性能参数
公称通径：DN40、DN50、DN65、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400等
公称压力：1.0MPa、1.6MPa、2.5MPa
密封试验压力：1.1MPa、1.76MPa、2.75MPa
壳体试验压力：1.5MPa、2.4MPa、3.75MPa
工作温度小于80摄氏度
适用介质有：清水和油品
零件材料：阀体、阀盖主要有灰铸铁、碳钢、阀瓣橡胶组合件、弹簧为不锈钢
HQ41X球形止回阀外形尺寸
DN | L | H |
40mm | 165mm | 180mm |
50mm | 200mm | 190mm |
65mm | 215mm | 210mm |
80mm | 240mm | 230mm |
100mm | 290mm | 250mm |
125mm | 330mm | 280mm |
150mm | 355mm | 315mm |
200mm | 500mm | 370mm |
250mm | 620mm | 430mm |
300mm | 700mm | 475mm |
350mm | 785mm | 550mm |
400mm | 915mm | 600mm |
 |  |
