CS49H热动力圆盘式蒸汽疏水阀
所属类别:疏水阀
产品名称:CS49H热动力圆盘式蒸汽疏水阀
产品标签:热动力圆盘式疏水阀,热动力Y型疏水阀,铸钢法兰蒸汽疏水阀
咨询热线:021-59795176
更新时间:2021-09-03 14:53:27
产品概述

CS49H热动力圆盘式蒸汽疏水阀产品工作原理:

  CS49H热动力圆盘式蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使CS49H热动力圆盘式蒸汽疏水阀阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。

  当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。适用于高温蒸汽主管线和过热燕汽管网的阻汽排水。

CS49H热动力圆盘式蒸汽疏水阀产品特点:

1、体积小,重量轻,不受安装位置的限制。

2、全部材质均为不锈钢件,经久耐用,耐腐蚀。

3、在室外不怕冷冻,能耐水击,耐过热。

4、过冷度为 8 ℃ ,漏汽率小于实际排量 3% ,最大背压 50% 。

5、结构简单,安装维修方便。

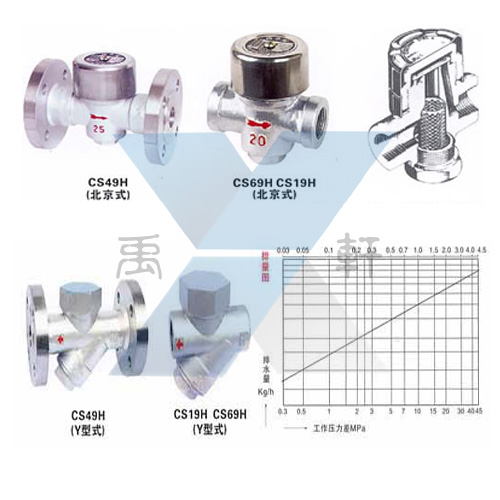

CS49H热动力圆盘式蒸汽疏水阀结构示意图

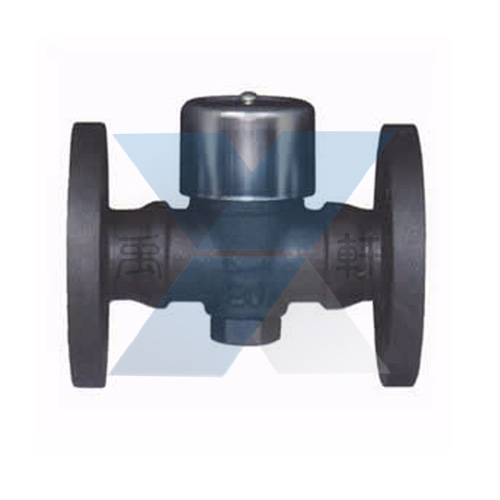

CS49H热动力圆盘式蒸汽疏水阀(图1)CS49H热动力圆盘式蒸汽疏水阀(图2)

CS49H热动力圆盘式蒸汽疏水阀性能参数/主要部件材料:

工作压力范围

0.05~6.4Mpa

最高允许温度

325℃

阀体、阀盖

WCB/304

阀片

2Cr13/304

阀座

2Cr13/304

过滤网

不锈钢

CS49H热动力圆盘式蒸汽疏水阀产品主要尺寸:

型号、规格、外形尺寸表

型号

公称通径(mm)

L(mm)

H(mm)

H1(mm)

φ(mm)

16

CS49H 25

40



15

150

110

50

53

20

25

160

32

230

148

70

68

40

50

158

77

77

65

250

173

80
