Q341F-16P蜗轮不锈钢球阀根据禹轩阀门多年制造经验而设计的阀座，密封性好，磨擦系数低，操作力矩小、多种阀座材料、适应范围广；该阀采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致；我厂出厂的不锈钢法兰球阀为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置；阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
蜗轮不锈钢球阀适用于水、气、油品、天然气和酸碱腐蚀性介质；适用温度：-196～350℃，公称通径：DN 15-250mm，驱动方式：手动、气动、电动、液动等。
Q341F-16P蜗轮不锈钢球阀主要零部件材料表
序号 | 零件名称 | 材料名称 | |||
Q341F-16P | Q341F-16PL | Q341F-16R | Q341F-16RL | ||
1 | 阀体/阀盖 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 00Cr17Ni12Mo2 |
2 | 球体 | 304 | 304L | 316 | 316L |
3 | 阀杆 | 304 | 304L | 316 | 316L |
4 | 阀座 | PTFE/PPL/NYLIN/柔性石墨 | |||
5 | 填料/垫片 | PTFE/PPL/NYLIN/柔性石墨 | |||
6 | 螺栓 | 不锈钢 | |||
7 | 螺母 | 不锈钢 | |||
8 | 手柄 | 铸钢 | |||
公称压力(MPa) | 1.6 | 2.5 | 4.0 |
强度试验 | 2.4MPa | 3.8MPa | 6.0MPa |
水密封试验 | 1.8MPa | 2.8MPa | 4.4MPa |
气密封试验 | 0.4MPa-0.7MPa | ||

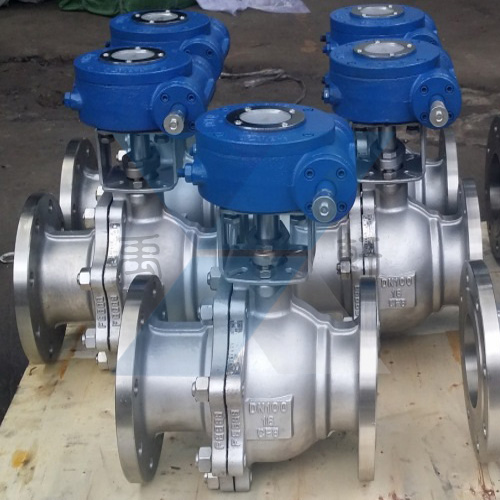

Q341F-16P-DN100蜗轮不锈钢球阀 |

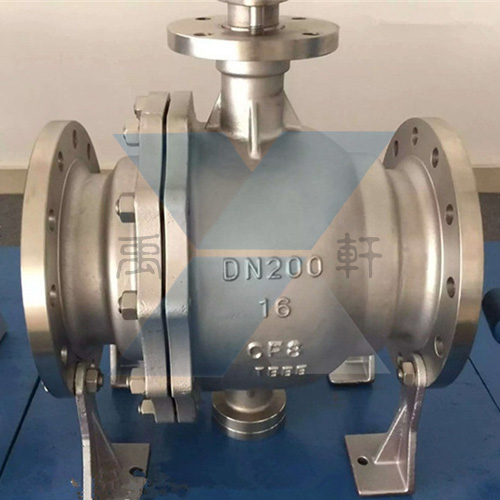

Q341F-16P-DN200蜗轮不锈钢球阀 |
Q341F-16P蜗轮不锈钢球阀外形尺寸表：
| 通径DN(d) | L | D | C | g | T | n-φ | W |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 140 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 160 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 180 |
| 32 | 165 | 140 | 100 | 78 | 18 | 4-18 | 250 |
| 40 | 180 | 150 | 110 | 85 | 18 | 4-18 | 300 |
| 50 | 200 | 165 | 125 | 100 | 18 | 4-18 | 350 |
| 65 | 220 | 185 | 145 | 120 | 18 | 4-18 | 350 |
| 80 | 250 | 200 | 160 | 135 | 20 | 8-18 | 400 |
| 100 | 280 | 220 | 180 | 155 | 20 | 8-18 | 500 |
| 125 | 320 | 250 | 210 | 185 | 22 | 8-18 | 600 |
| 150 | 360 | 282 | 240 | 210 | 24 | 8-22 | 800 |
| 200 | 400 | 340 | 295 | 265 | 26 | 12-22 | 1000 |
| 250 | 450 | 430 | 355 | 320 | 29 | 12-26 | 1200 |
