CARX-10-DN25清水复合式排气阀
所属类别:排气排泥阀
产品名称:CARX-10-DN25清水复合式排气阀
产品标签:不锈钢复合式排气阀钢,DN40复合式排气阀,排气阀厂家
咨询热线:021-59795176
更新时间:2021-08-27 16:50:42
产品概述

CARX复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。
CARX清水复合式排气阀参数

产品名称
CARX清水复合式排气阀
产品型号
CARX
公称通径
DN20-100mm
压力范围
1.0MPa-1.6MPa
阀体材质
球墨铸铁、铸钢、不锈钢

CARX清水复合式排气阀作用原理:

当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

 CARX清水复合式排气阀结构与用途:

1、本阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。

2、本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

CARX清水复合式排气阀技术参数:

1.介质:清水

2.温度:常温

3.阀体:灰铸铁HT200

4.浮球与塞头:不锈钢

5.密封材料:丁晴橡胶

6.阀体试验打压:1.5mpa

7.浮球、密封试验打压:0.05-1.1MPA不漏水

排气阀每小时排气量表:

规格DN

25

50

80

100

150

200

250

300

350

400

立方米/小时

2-88

85-352

22-904

34-1413

76-3179

135-8831

212-8831

305-12717

415-17309

542-22608

CARX清水复合式排气阀主要零部件材质:

序号

名称

材质

1

阀体

HT200

2

阀盖

HT200

3

浮球

SUS 304

4

杠杆架

铸铜ZH59

5

铸铜ZH59

6

塞头

丁睛橡胶NBR

CARX清水复合式排气阀主要外形及连接尺寸:

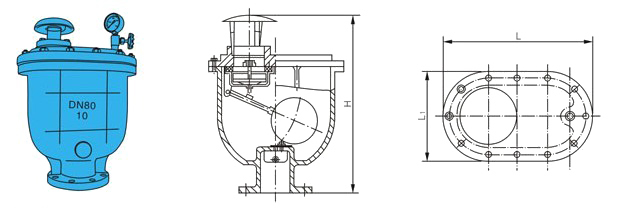

CARX-10-DN25清水复合式排气阀(图1)

型号

公称通径
DN(mm)

尺寸(mm)

H

L

L1

D

D1

D2

z-φd

CARX-1.0

CARX-1.6

20

375

290

180

105

75

55

4-12

25

375

290

180

115

85

65

4-14

50

480

360

205

160

125

100

4-14

80

520

405

245

195

160

135

4-18

100

530

405

245

215

180

155

4-18
