H664Y抽汽止回阀用途
上海禹轩生产的H664Y抽汽止回阀使用于工作温度≤425°C的电站汽轮机的抽气系统的介质管道上，作为防止介质逆流的装置。抽气止回阀用于电厂或热电厂抽气系统，它快速、紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件一旦接到液体逆流信号，把汽轮机迅速隔开，给汽轮机或抽气系统以最大的保护。
H664Y抽汽止回阀结构说明
a. 关闭件阀瓣经摇杆活动连接，阀瓣绕摇杆旋转，可以使阀瓣准确的落在阀体密封面上，保证与阀门的吻合。阀门密封面堆焊司太立硬质合金，有良好的耐磨性。
b. 阀体密封面倾斜，减少止回阀关闭时间，保证快速关闭。
c. 该止回阀配有气缸，气缸内装有弹簧，当介质正向流动时，气缸进气孔进气，压缩弹簧，使阀瓣比较平稳的处在全开位置；当气源关闭时，气缸快速泄压，弹簧快速复位，使止回阀瞬间关闭。
d. 根据系统气源情况，调整出口压力，使气缸把止回阀全开启。
e. 气源压力在0.45～0.8MPa范围内。
H664Y抽汽止回阀参数
型号 | PN | 工作压力/Mpa | 适用温度/℃ | 适用介质 |
H664H-20 | 20 | 2.0 | ≤427 | 水，蒸汽 |
H664H-50 | 50 | 5.0 | ||
H664H-100 | 100 | 10.0 | ||
H664Y-100I | 100 | 10.0 | ≤540 |

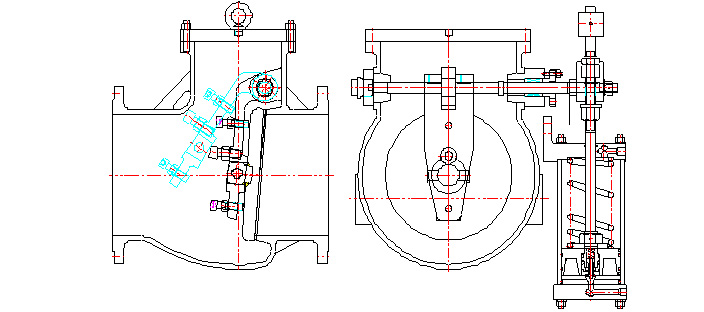

H664Y抽汽止回阀结构图
H664Y抽汽止回阀主要零件的材料说明
液控抽汽止回阀 | |||
阀体、阀盖 | WCB | WC6 | WC9 |
摇杆、阀瓣 | WCB | WC6 | WC9 |
填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
销轴 | 2Cr13 | 304 | 304 |
弹簧 | 弹簧钢 | 弹簧钢 | 弹簧钢 |
气控抽汽止回阀 | |||
阀体、阀盖、摇杆、阀瓣 | ASTM A216 WCB | ASTM A217 WCB | ASTM A217 WC9 |
轴 | 2Cr13 | 304 | 304 |
填料 | 柔性石墨 | 柔性石墨 | 柔性石墨 |
密封面 | Cr13 | Co - Cr - W | Co - Cr - W |
汽缸 | A105 | A105 | A105 |
弹簧 | 高强弹簧钢 | 高温高强弹簧钢 | 高温高强弹簧钢 |
平衡臂、平衡锤 | WCB | WCB | WCB |
保管、安装、使用和维护注意事项
止回阀应存放在干燥仓库内，其两端坡口涂上防锈漆并堵严，不得露天堆放。
b. 存放时不得以气缸支承止回阀重量，以防缸杆弯曲。
c. 安装前校对铭牌和阀体标志，确认是否符合要求，安装前检查两端封盖是否完好，留意无异物落入。
d. 注意流向箭头与介质流向一致。
