H44Y法兰锻钢止回阀
所属类别:止回阀
产品名称:H44Y法兰锻钢止回阀
产品标签:H44H-300LB-2锻钢法兰止回阀,CL150-600法兰端止回阀,美标锻钢止回阀厂家
咨询热线:021-59795176
更新时间:2021-09-10 10:48:33
产品概述

H44Y法兰锻钢止回阀产品描述:
法兰端止回阀(螺栓式阀盖)150LB~2500LB,
锻钢法兰止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门

H44Y法兰锻钢止回阀结构形式如下

1、全通径或缩径;

2、立升式止回阀

3、球形止回阀

4、旋启式止回阀

5、可按要求采用弹簧辅助复位

6、采用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖

7、承插焊接ANSI/ASME B16.11

8、螺纹端(NPT端)按ANSI/ASME B1.20.1
H44Y法兰锻钢止回阀标准材质明细表:

序号

Part Name

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

阀盖

A105

A182 F22

A182 F304(L)

A182 F316(L)

3

阀瓣

A276 420

A276 304

A276 304(L)

A276 316(L)

4

铭牌

SS

5

垫片

316夹柔性石墨

316夹PTFE

6

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

-29℃~425℃

-29℃~550℃

-29℃~180℃

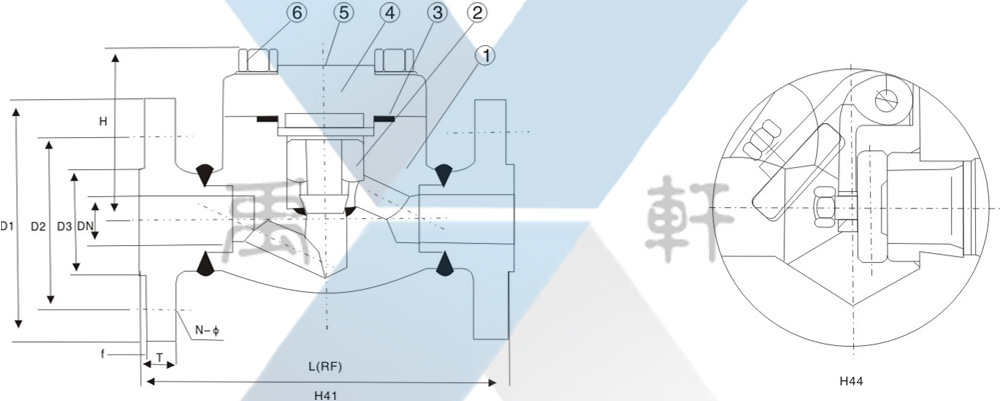

H44Y法兰锻钢止回阀结构图

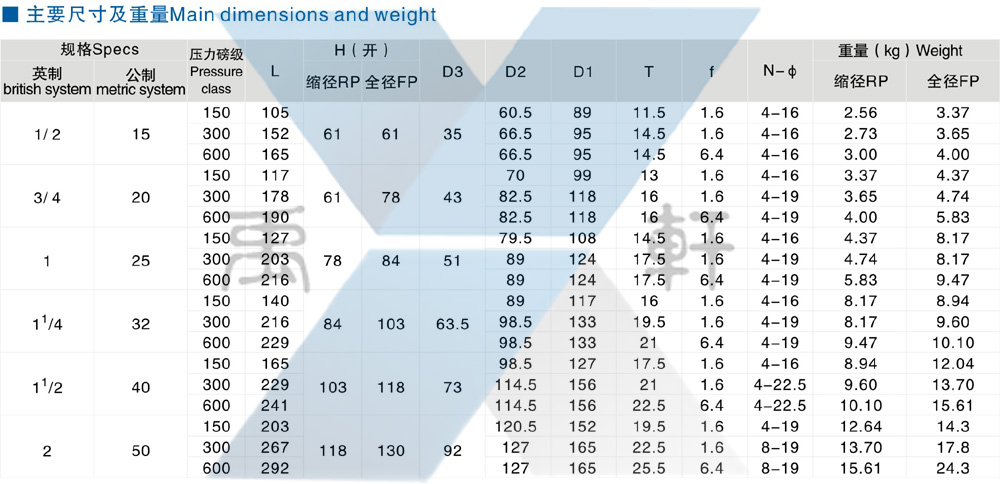

H44Y法兰锻钢止回阀(图1)
H44Y法兰锻钢止回阀(图2)
