H76W-16P-DN100对夹蝶式止回阀
所属类别:止回阀
产品名称:H76W-16P-DN100对夹蝶式止回阀
产品标签:DN150对夹双瓣蝶式止回阀,DN200对夹双瓣蝶式止回阀,对夹蝶形止回阀
咨询热线:021-59795176
更新时间:2021-09-09 21:03:13
产品概述

H76W-16P-DN100对夹蝶式止回阀产品概述

H76H、H76W对夹双瓣蝶式止回阀又称对夹双瓣旋启式止回阀是由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹式连接,结构紧凑。由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,可水平安装或垂直安装,可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。针对国内传统使用的H44型法兰连接旋启式止回阀具有体积笨大,流体阻力大,阀门关闭时水锤压力高,安装、维修难,使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题,研制生产了对夹式止回阀系列,H76对夹双瓣旋启式止回阀具有结构长度短,体积小、重量轻,阀瓣关闭快速,水锤压力小,安装方便,流体阻力小,动作灵敏、密封性能好,阀瓣行程短、关阀冲击力小,整体结构、简单紧凑,使用寿命长、可靠性高等特点。

H76W对夹蝶式止回阀应用范围

双瓣旋启对夹式止回阀适用于公称压力PN10~PN420、Class150~Class2500;公称通径DN15~DN1200、NPS1/2~48;工作温度-196℃~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

H76W对夹蝶式止回阀结构特点

1. 结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;

2. 体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;

3. 阀瓣关闭快速,水锤压力小;

4. 水平管道或垂直管道均可使用,安装方便;

5. 流道通畅、流体阻力小;

6. 动作灵敏、密封性能好;

7. 阀瓣行程短、关阀冲击力小;

8. 整体结构、简单紧凑、造型美观;

9. 使用寿命长、可靠性高。

H76W对夹蝶式止回阀标准规范

设计制造标准:JB/T 8937

结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113

压力温度等级:GB/T 12224-2005

试验检验标准:GB/T 13927-2008

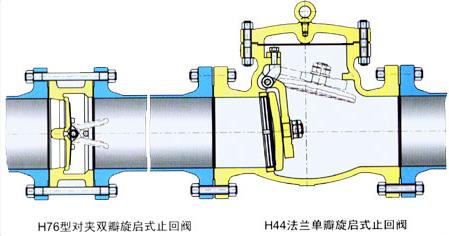

对夹双瓣(蝶式)旋启式止回阀与法兰单瓣旋启式止回阀的对比
H76W-16P-DN100对夹蝶式止回阀(图1)

结构形式

H76型对夹双瓣旋启式止回阀

H44型法兰单瓣旋启式止回阀

水锤压力

水锤压力小,阀瓣行程短、并有弹簧辅助关闭、关阀速度快

水锤压力很大,阀瓣行程长,需要较长的关闭时间

H76型的水锤压力只有H44型的1/2~1/5

尺寸和重量

结构长度很短、体积小、重量轻,便于阀门的安装、搬运、存放及管道的布置,并能大量节约材料、降低成本

结构长度很长,体积笨大,重量很重

H76型的结构长度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10

流体阻力

流体阻力小,流体阻力系数ζ为2.6~0.7,随着阀门口径的增大,流体阻力系数减小

流体阻力小,流体阻力系数ζ为1.3~3,但在低压工况下,阀瓣不能完全开启,流体阻力大。流体阻力随着阀门口径的增大而增大

安装

可水平安装或垂直安装,重量轻,不必为阀门设置支座

可水平安装或垂直安装,大口径阀门重量重,需设置支座

开启压力

开启压力很小,阀瓣在很小的压差下就能完全打开

开启压力较大,阀瓣在较大的压差下才能完全打开

可靠性

阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高

阀门关闭时的巨大冲击力及水锤压力容易损坏阀门

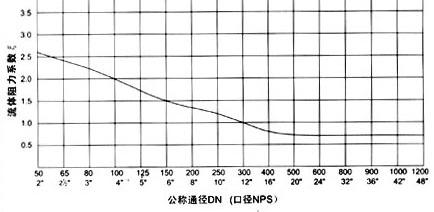

流体力学性能:

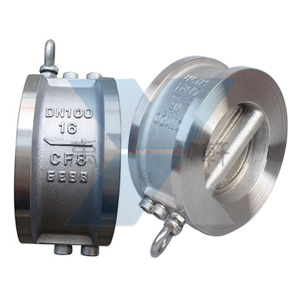

H76W-16P-DN100对夹蝶式止回阀(图2)

公称通径

阀门全开启时的流体阻力系数

常温下阀门全开启时的水流量系数

流体的流向

DN

NPS


Kv(m3/h)

Cv(U.S)

Cv(U.K)

开启压力近似值KPa

50

2

2.6

63

74

62

2

1

65

21/2

2.4

109

128

107

2

1

80

3

2.3

172

201

169

2

1

100

4

2.0

289

338

283

2

1

125

5

1.8

476

557

466

2

1

150

6

1.5

750

878

735

2

1

200

8

1.3

1432

1675

1403

2

1

250

10

1.2

2330

2726

2283

2

1

300

12

1.0

3676

4301

3602

2

1

350

14

0.9

5274

6171

5169

2

1

400

16

0.8

7306

8548

7160

3

1

450

18

0.8

9246

10818

9061

3

1

500

20

0.8

11415

13356

11187

3

1

600

24

0.7

17573

20560

17222

3

1

700

28

0.7

23919

27985

23441

4

1

750

30

0.7

27458

32126

26909

4

1

800

32

0.7

31241

36552

30616

4

1

900

36

0.7

39539

46261

38748

4

1

1000

40

0.7

48814

57112

47838

4

1

1050

42

0.7

53817

62966

52741

4

1

1200

48

0.7

70292

82242

68886

4

1

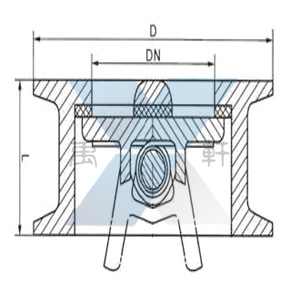

H76W对夹蝶式止回阀结构图:

H76W-16P-DN100对夹蝶式止回阀(图3)H76W-16P-DN100对夹蝶式止回阀(图4)

H76W国标对夹蝶式止回阀1.0-10MPa主要连接尺寸:

公称通径

PN1.0

PN1.6

PN2.5

PN4.0

PN6.4

PN10.0

L

D

L

D

L

D

L

D

L

D

L

D

DN50

60

109

60

109

60

109

60

109

60

115

60

122

DN65

67

129

67

129

67

129

67

129

67

140

67

147

DN80

73

144

73

144

73

144

73

144

76

150

73

157

DN100

73

164

73

164

73

170

73

170

79

177

79

183

DN125

86

194

86

194

86

197

86

197

105

213

105

220

DN150

98

220

98

220

98

227

98

227

136

250

136

260

DN200

127

275

127

275

127

287

127

293

165

313

165

324

DN250

146

330

146

332

146

343

146

355

213

364

213

394

DN300

181

380

181

387

181

403

184

450

229

424

229

458

DN350

184

440

184

447

184

460

222

478

-

-

-

-

DN400

191

492

191

498

191

518

232

549

-

-

-

-

DN450

203

542

203

558

203

568

-

-

-

-

-

-

DN500

219

597

219

620

219

624

-

-

-

-

-

-

DN600

222

698

222

734

222

734

-

-

-

-

-

-

 H76W美标对夹蝶式止回阀150Lb-600Lb主要连接尺寸:

公称通径

150Lb

300Lb

600Lb

L

D

L

D

L

D

2

60

103

60

110

60

110

21/2

67

122

67

129

67

129

3

73

135

73

148

73

148

4

73

173

73

180

79

192

5

86

196

86

215

105

240

6

98

222

98

250

136

265

8

127

279

127

307

165

319

10

146

339

146

361

213

399

12

181

409

181

422

229

456

14

184

450

222

485

-

-

16

191

514

232

539

-

-

18

203

549

-

-

-

-

20

219

606

-

-

-

-

24

222

717

-

-

-

-
